自2014年起，江西省文物考古研究院配合国家文物局，对西汉海昏侯刘贺墓进行发掘清理，集中出土了大量金器，包括金饼385枚、马蹄金48枚、麟趾金25枚、金板20块。其中，主椁室西室北部出土金饼189枚、马蹄金15枚、麟趾金10枚，外棺与内棺间头箱出土金饼96枚、马蹄金33枚、麟趾金15枚、金板20块，内棺底部出土金饼100枚。

为更好地研究与保护海昏侯刘贺墓出土金器，2018年4月，江西省文物考古研究院与北京大学考古文博学院、中国国家博物馆、江西省博物馆合作，对其中187枚金饼（主椁室西室北部两箱）、48枚马蹄金、25枚麟趾金及20块金板共计280件金器进行了综合分析，以期全面了解其规格、成分、制作工艺、保存状况等信息。

一、金饼

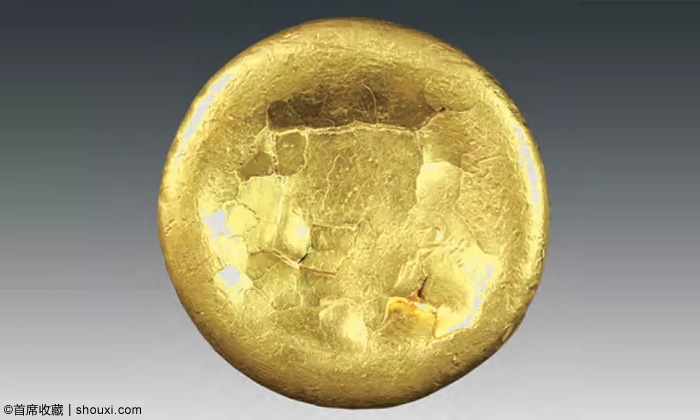

金饼，平面呈圆形，柿饼状，正面较为光滑，中部内凹并有铸造冷却时形成的龟裂纹，背面凹凸不平，边缘处呈现水波纹。本次分析检测金饼187枚（编号1424-1～1424-88、1485-1~1485-99）。

标本1424-18，完整。正面刻划“郭“□□五”“下六”“□八”字样。最大直径61.53、最小直径61.17、最大厚度6.13毫米，重243.319克。

标本1424-20，完整。无戳记及刻划痕。最大直径61.41、最小直径61.19、最大厚度6.5毫米，重248.414克。

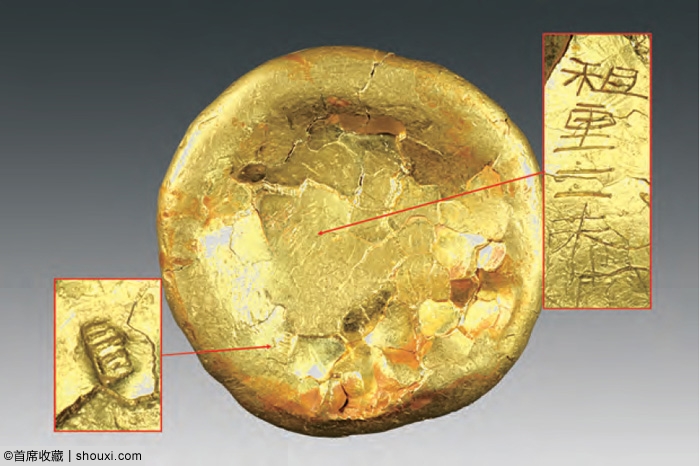

标本1424-31，完整。正面有单字戳记（未辨识），并刻划“租重二未”字样。最大直径63.36、最小直径62.03、最大厚度5.54毫米，重251.024克。

标本1424-64，完整。正面有V形戳记，并刻划“弓”“下八”“巨□”“巨”“三下”“九”等字样，外缘錾刻“去六未下十二未”字样。最大直径62.6、最小直径61.37、最大厚度6.2毫米，重250.846克。

标本1424-66，完整。正面有V形戳记，并刻划“上五”“上十四”“张□”等字样。最大直径62.8、最小直径61.92、最大厚度6.36毫米，重254.318克。

标本1485-50，完整。正面有两处V形戳记。最大直径62.55、最小直径61.17、最大厚度5.98毫米，重241.295克。

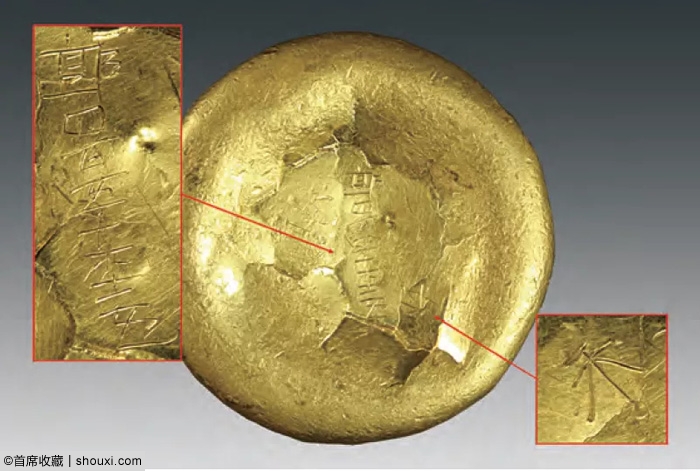

标本1485-54，完整。正面刻划“禾”“郭四□五十□五”字样。最大直径62、最小直径61.34、最大厚度5.97毫米，重246.473克。

使用Niton Xl3t950型便携能谱对金饼进行成分分析，根据检测对象不同，分别采用Precious Metals Mode及General Metals Mode，共测得数据433组，其中基体247组、表面附着物及纹饰134组。分析结果显示，金饼基体主要成分为Au，含量约为99.2%，除此之外还含有少量的Ag（0.52%）、Cu（0.18%）及Fe（0.13%），极少数含有Pb（不足0.01%）【1】。金饼表面红色、红褐色及褐色附着物中含有较多的Cu（最大含量8.83%）、Fe（最大含量12.9%），具体来源尚待进一步研究。

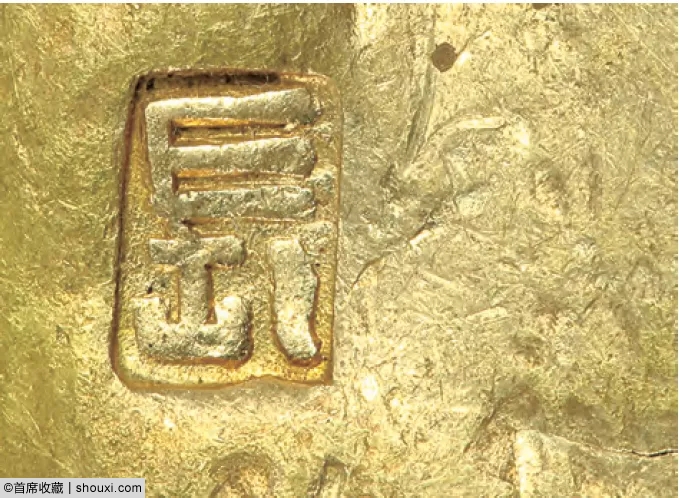

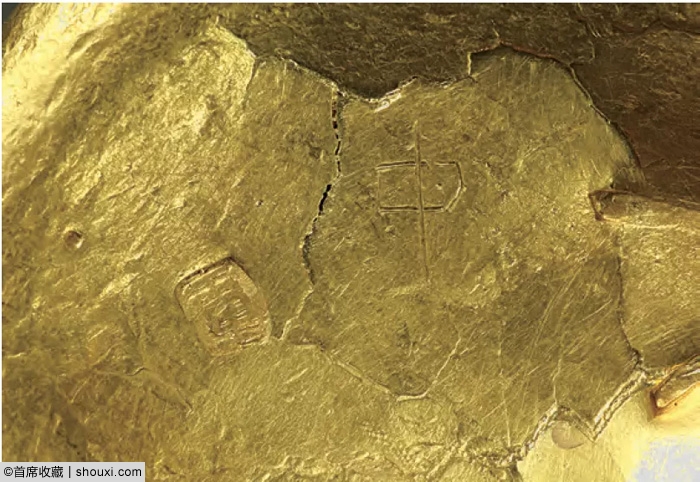

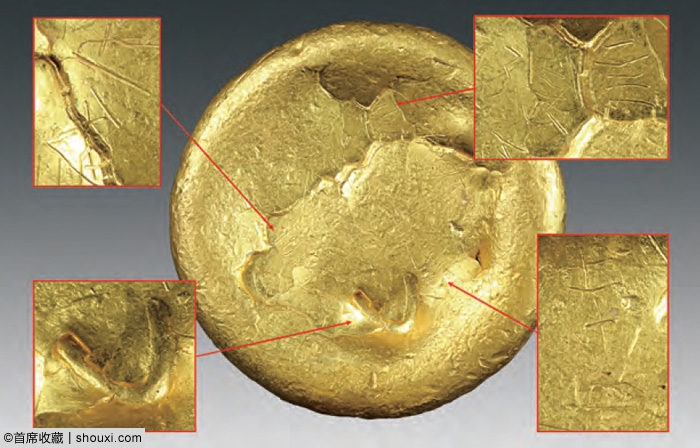

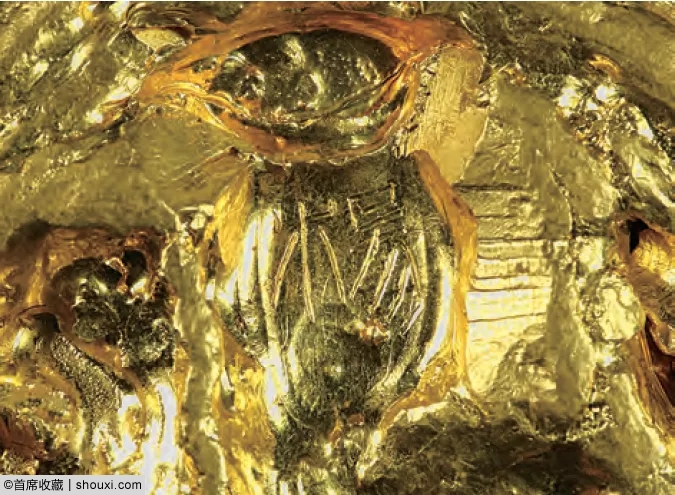

经微痕观察发现，金饼上的印记与文字按加工工艺可分为三种，即戳记、刻划和錾刻。戳记即事先做好一定形状、图案的金属印章或模具，再利用黄金质软的特点，使用锤等工具敲打，使印文图形印在金饼表面。刻划指使用尖锐的工具，直接在金饼表面刻出需要的图案或文字。錾刻即用錾刀在金饼表面錾出图案或文字。经统计，187枚金饼中有62枚带有戳记，有139枚带有刻划文字，仅1枚带有錾刻文字，另有41枚既无戳记亦无刻划痕迹。

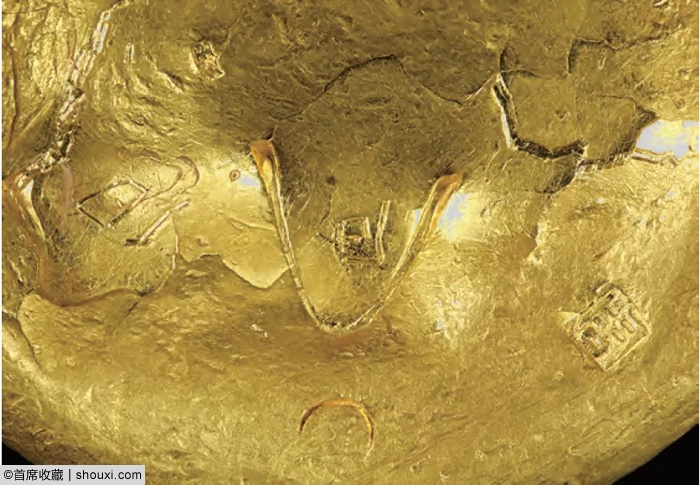

从本次检测的金饼来看，戳记主要有两类。一类是简单几何图形戳记，包括V形和△形，前者占绝大多数，共57枚，出现了58次（标本1485-50上有两处V形戳记，计2次），后者仅出现过1次。

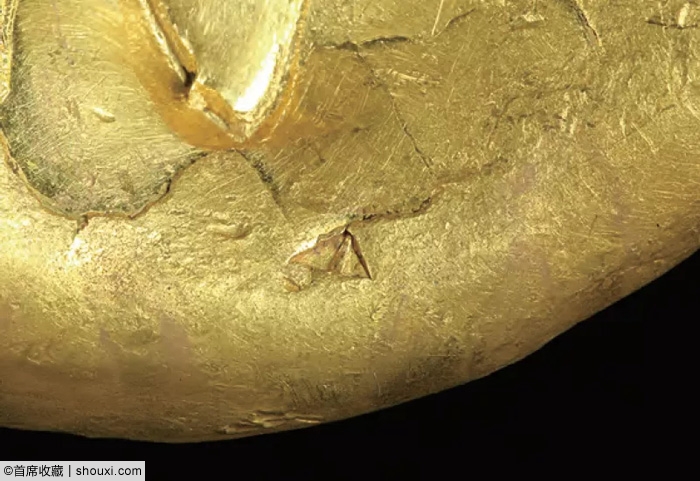

金饼正面△形戳记（1424-76）。

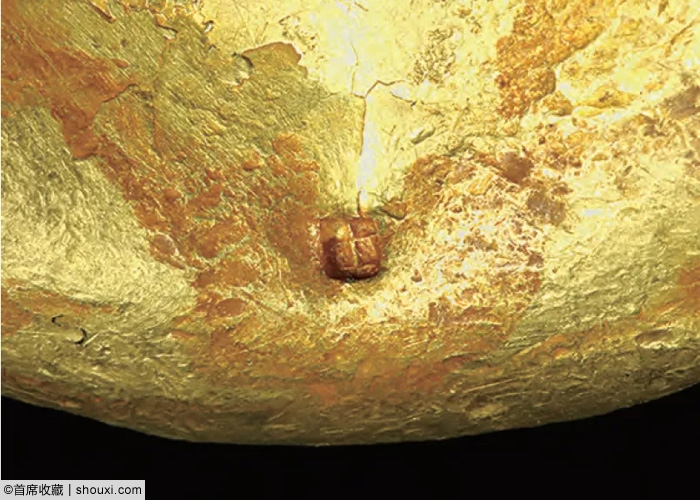

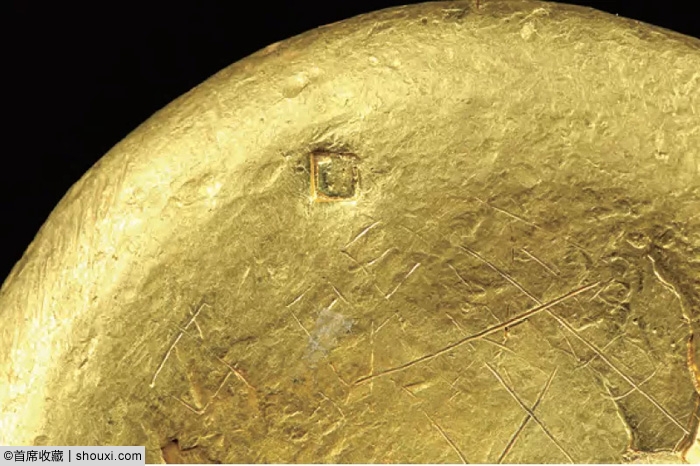

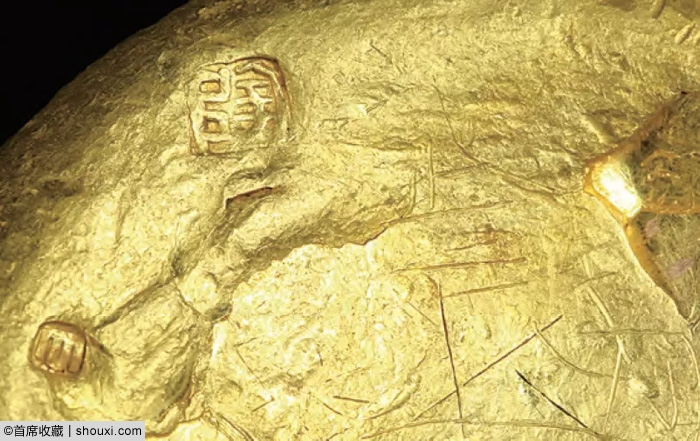

另一类是文字类戳记，其中“由”（或“甲”）、“市”、“士”、“贝”、“重”、“巨”、“周”、“长”各出现1次，其余难以准确辨识的文字共发现18处。值得注意的是，戳记均出现在金饼正面。

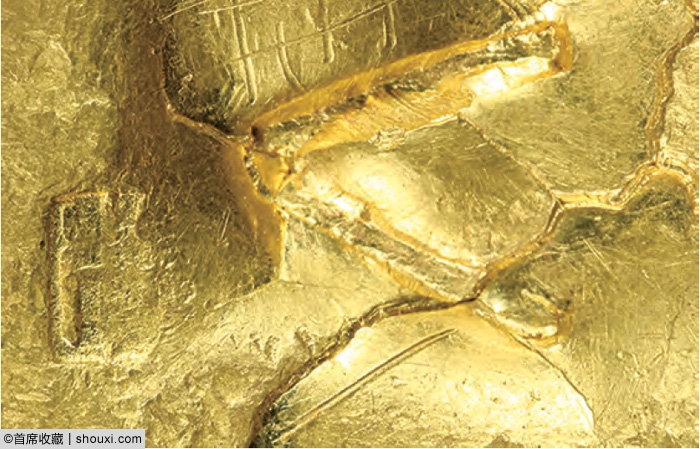

金饼正面“由”（或“甲”）字戳记（1424-44）。

金饼正面“市”字戳记（1485-46）。

金饼正面“士”字戳记（1424-47）。

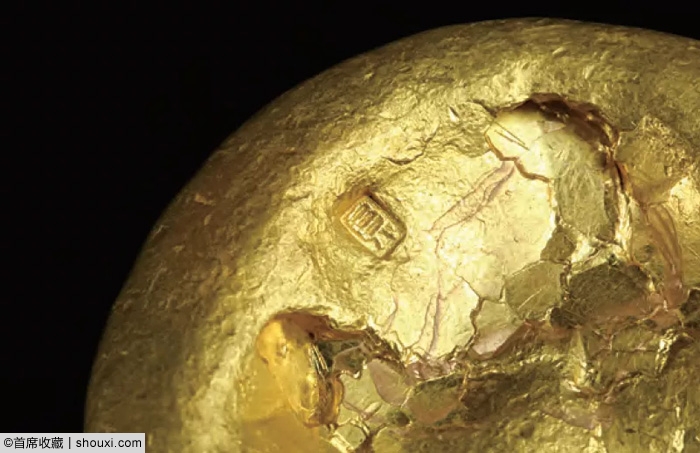

金饼正面“贝”字戳记（1424-22）。

金饼正面“重”字戳记（1485-41）。

金饼正面“巨”及未辨识单字戳记（1424-70）。

金饼正面“周”字戳记（1485-90）。

金饼正面“长”字戳记（1485-96）。

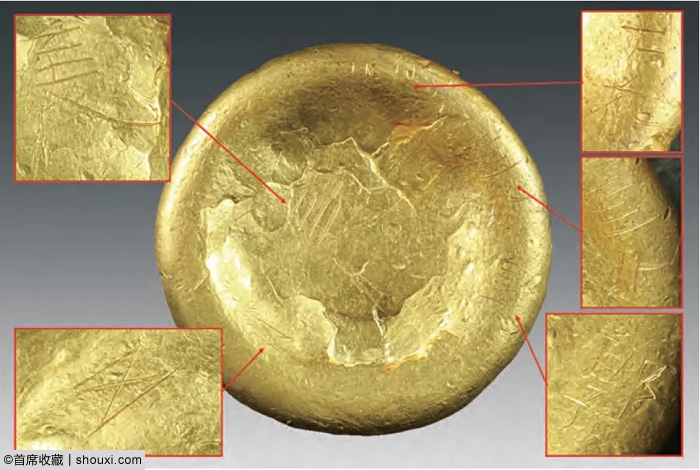

与戳记相比，刻划痕较为复杂，一方面由于刻划痕种类较多、意义未知，另一方面因为大多数刻划痕都较为潦草，给辨识工作增添了很大难度。其中以带姓氏刻划痕居多，有单字，如“王”“杨”“陈”“郭”等。

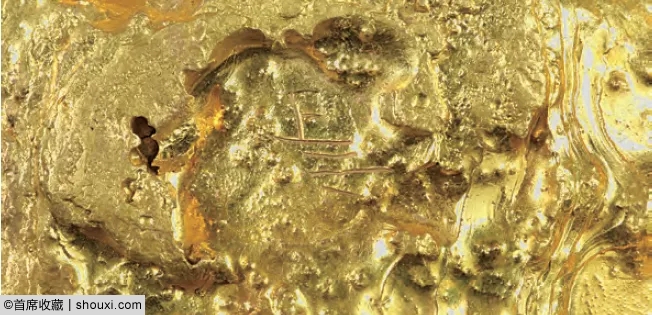

金饼背面刻划姓氏“杨”（1424-44）。

也有多字组成的序列文字，又以“郭”字开头的一列文字最具代表性，已发现20余处，包括“郭四□五十□五”“郭四□五十中”“郭□□□五十□”“郭上一”等。

金饼正面刻划"郭□□□五十□”（1485-80）。

除此之外，还有描述重量的，如“租重二未”（“未”，通“铢”，下同）；意义不明的如“上”“中”“下”“上二”“上三”“中甲”“下三”等，已发现40余处。刻划痕主要出现在金饼正面，亦有部分刻划在金饼背面，目前发现29处。

金饼背面刻划“上三”（1485-47）。

錾刻仅发现于标本1424-64外缘1处，为“去六未下十二未”字样。

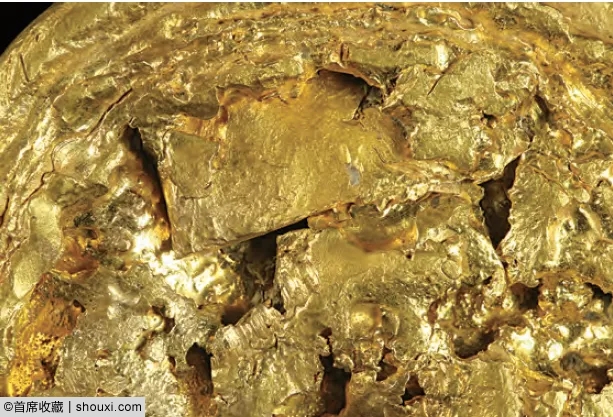

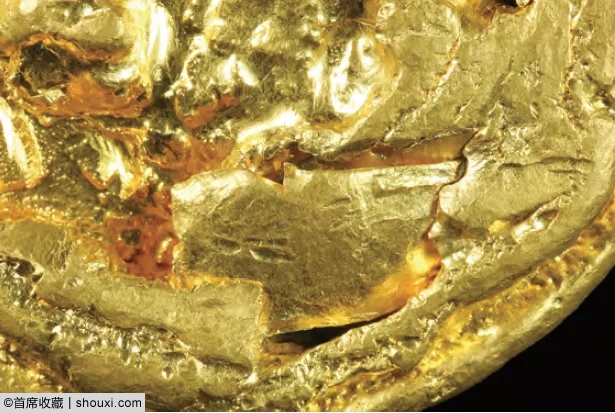

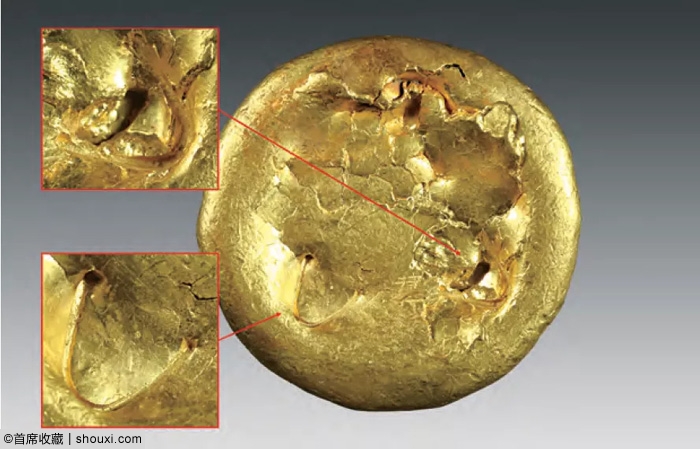

除了戳记、刻划、錾刻外，还在金饼背面见有嵌入物及刮削痕迹。目前已发现嵌入物37处，嵌入物主要为不规则的小金块。

金饼背面嵌入现象（1485-38）。

金饼背面嵌入现象（1424-44）。

刮削痕迹目前见有24处。二者可能是在金饼成型后为了调节重量而采用的手段。

金饼背面刮削现象（1485-9）。

二、马蹄金

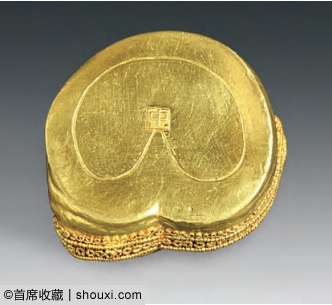

马蹄金，分大、小两种，形制相似，均呈马蹄状，中空，斜壁，前壁高，后壁低，使顶部呈一斜面，底部较为规整。顶部镶嵌有琉璃或玉石，近口沿处外围一周饰有金丝掐成的一组纹饰，其下为数周横向水波纹。马蹄金底部或铸有或贴有“上”、“中”或“下”字，部分有损坏。本次分析检测马蹄金48枚（编号1423-1~1423-15、1814-1~1814-11、1814-27~1814-48），其中大马蹄金17枚、小马蹄金31枚。

1.大马蹄金

大马蹄金口沿处外围纹饰均相同，自上而下依次为赶珠丝、赶珠丝环、赶珠丝、码丝。根据字款不同，可分三类。

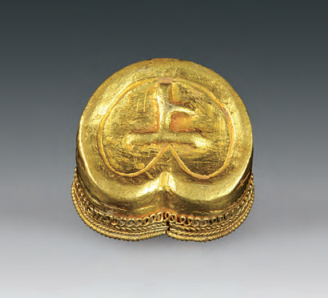

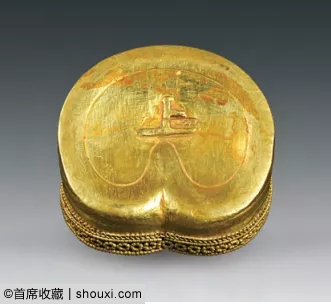

第一类9枚。铸“上”字。

标本1423-1，镶嵌物缺失。高18.35~35.28、内径长38.11、内径宽37.82、外径长58.45、外径宽46.67~48.93、底部长59.19、底部宽53.65、前壁长41.95、后壁长16.72、镶嵌物厚2.34~2.69毫米，重251.406克。

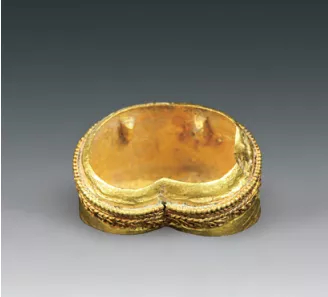

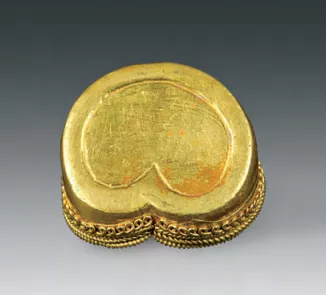

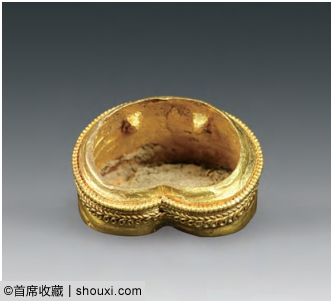

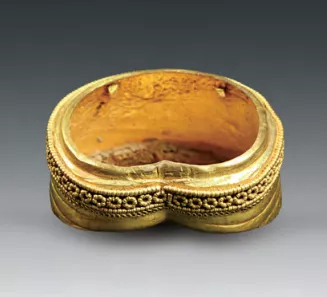

大马蹄金（1423-1）顶面。

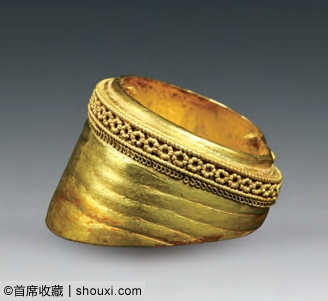

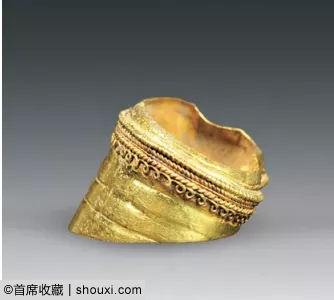

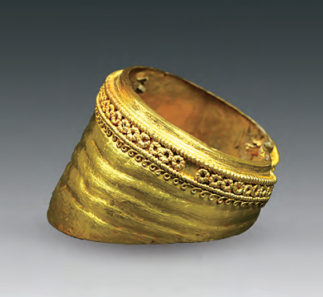

大马蹄金（1423-1）侧面。

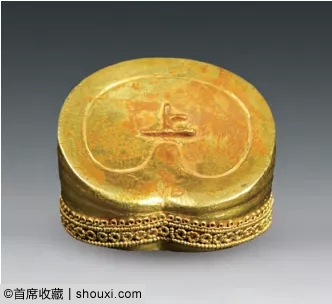

大马蹄金（1423-1）底面。

标本1423-2，镶嵌物缺失。高19.42~34.13、内径长46.44、内径宽36.55、外径长58.96、外径宽47.15~49.47、底部长59.08、底部宽52.76、前壁长39.59、后壁长18.71、镶嵌物厚2.1~3.05毫米，重253.012克。

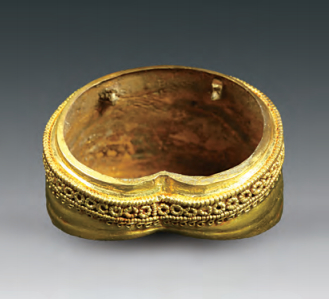

大马蹄金（1423-2）顶面。

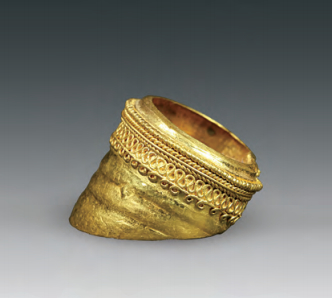

大马蹄金（1423-2）侧面。

大马蹄金（1423-2）底面。

第二类4枚。铸“下”字。

标本1814-3，镶嵌物缺失，顶部口沿处及前壁变形严重，可复原。

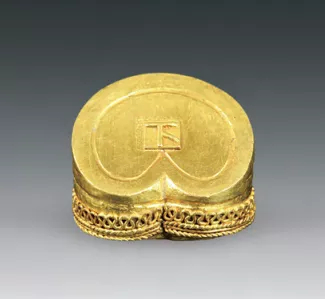

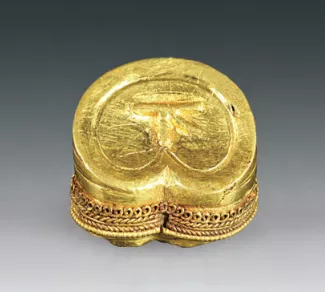

大马蹄金（1814-3）底面。

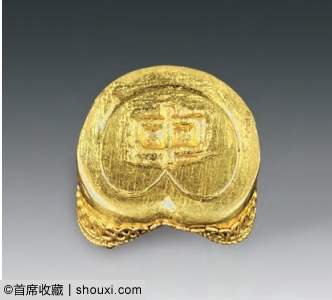

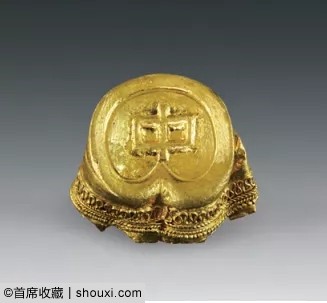

第三类4枚。贴“中”字。

标本1814-1，镶嵌物碎裂为若干大小不等的小块，顶部口沿处变形严重，前壁完全塌陷，可复原。

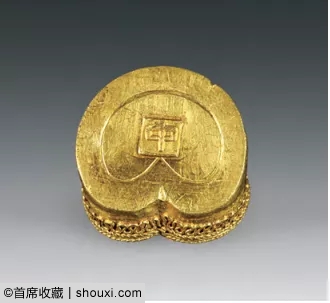

大马蹄金（1814-1）底面。

使用Niton Xl3t950型便携能谱对大马蹄金进行合金成分分析，根据检测对象不同，分别采用Precious Metals Mode及General Metals Mode，共测得数据169组，其中基体33组，底部铸字、贴字40组，顶部口沿处纹饰73组。

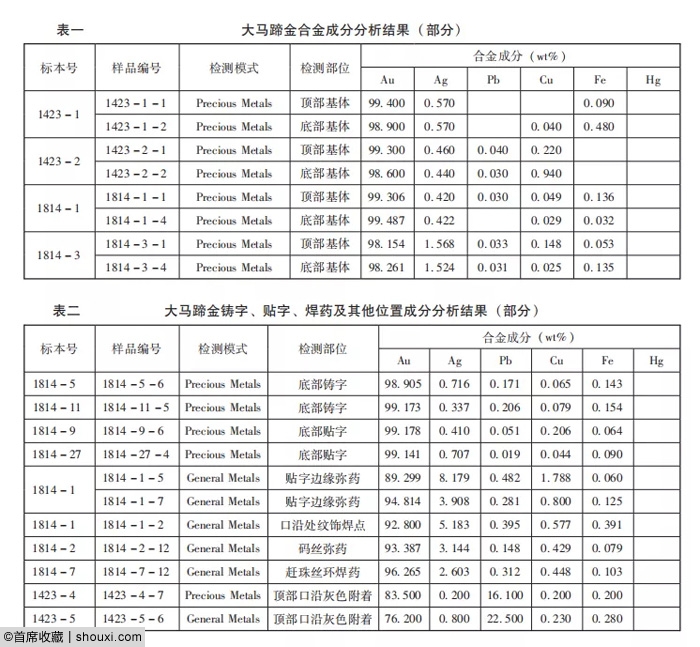

分析结果显示，大马蹄金基体主要成分为Au，含量约为99%，除此之外还含少量的Ag（0.71%）、Fe（0.12%）、Cu（0.09%）及Pb（0.05%），底部铸字及贴字的主要成分与基体基本相同（表一、二）。除此之外，对贴字边缘及顶部花丝装饰处弥出的焊药进行检测，发现含有较高的Ag，部分高达8.2%，综合实验仪器及检测条件等因素，可推断贴字及顶部花丝的焊接应使用了金银二元合金焊药，且实际焊药中Ag的含量应比检测结果更高。金银二元合金焊药熔点相较于金更低，使用此焊药可避免在焊接过程中，因局部温度过高而造成金基体及贴字、纹饰组配件的变形。顶部口沿处灰色附着物位置Pb含量较高，部分高达22.5%，应是镶嵌物粉化脱落后的残留。

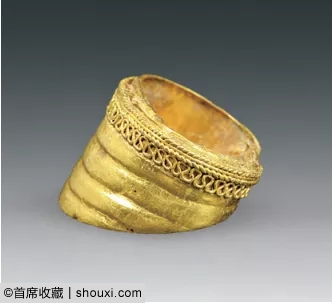

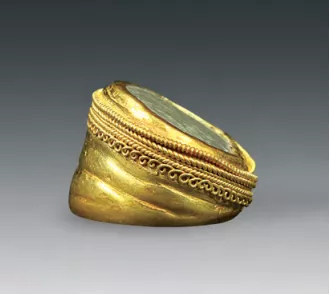

2.小马蹄金。

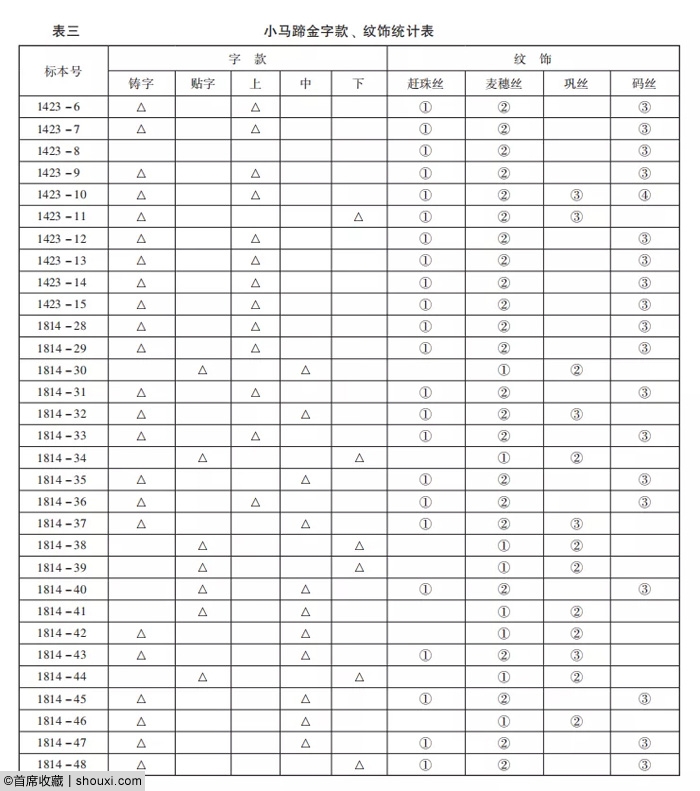

小马蹄金口沿处外围纹饰不尽相同，但均由赶珠丝、麦穗丝、巩丝、码丝顺序组合而成，部分四种皆有，部分仅见其中两或三种（表三）【2】。根据字款不同，可分六类。

第一类13枚。铸“上”字。

标本1423-10，镶嵌物缺失。口沿处外围纹饰自上而下依次为赶珠丝、麦穗丝、巩丝、码丝。高10.33~17.66、内径长20.84、内径宽15.96、外径长27.73、外径宽21.18~22.72、底部长26.77、底部宽23.45、前壁长21.36、后壁长10.58、镶嵌物厚2.5~3.8毫米，重37.923克。

标本1423-9，镶嵌物缺失。口沿处外围纹饰自上而下依次为赶珠丝、麦穗丝、码丝。高10.25-18.49、内径长21.88、内径宽15.61、外径长28.74、外径宽21.05-22.8，底部长27.24、底部宽22.73、前壁长21.11、后壁长10.54、镶嵌物厚2.35-3.35毫米，重38.201克。

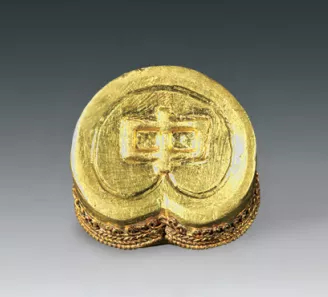

第二类8枚。铸“中”字。

标本1814-35，镶嵌物缺失，顶部口沿处稍有变形，可复原。口沿处外围纹饰自上而下依次为赶珠丝、麦穗丝、码丝。高9.85-16.55、内径长20.97、内径宽15.54、外径长27.47、外径宽20.1-21.81、底部长26.86、底部宽25.26、前壁长19.6、后壁长10.03、镶嵌物厚2.01-2.59毫米，重29.232克。

标本1814-42，镶嵌物严重粉化，顶部口沿近后壁处变形严重，可复原。口沿处外围纹饰自上而下依次为麦穗丝、巩丝。

标本1814-43，镶嵌物缺失，整体严重变形，可复原。口沿处外围纹饰自上而下依次为赶珠丝、麦穗丝、巩丝。

小马蹄金（1814-43）底面。

第三类2枚。铸“下”字。

标本1814-48，镶嵌物缺失，顶部口沿处及前壁变形，可复原。口沿处外围纹饰自上而下依次为赶珠丝、麦穗丝、码丝。

小马蹄金（1814-48）底面。

第四类3枚。贴“中”字。

标本1814-30，镶嵌物缺失。口沿处外围纹饰自上而下依次为麦穗丝、巩丝。高8.56-5.96、内径长21.96、内径宽15.68、外径长27.06、外径宽20.33~21.7、底部长27.28、底部宽23.98、前壁长19.7、后壁长&95、镶嵌物厚2.2~2.88毫米，重28.974克。

第五类4枚。贴“下”字。

标本1814-44，镶嵌物缺失，顶部口沿处稍变形，可复原。口沿处外围纹饰自上而下依次为麦穗丝、巩丝。高9.31~16.24、内径长21.69、内径宽14.23、外径长27.86、外径宽19.83~21.36、底部长27.53、底部宽24.04、前壁长19.75、后壁长9.92、镶嵌物厚2~2.81毫米，重29.335克。

小马蹄金（1814-44）底面。

第六类1枚。无字。

标本1423-8，完整。口沿处外围纹饰自上而下依次为赶珠丝、麦穗丝、码丝。高10.21~20.63、内径长24.23、内径宽18.74、外径长33.27、外径宽28.23~29.26、底部长31.51、底部宽26.57、前壁长21.84、后壁长10.13毫米，重51.313克。

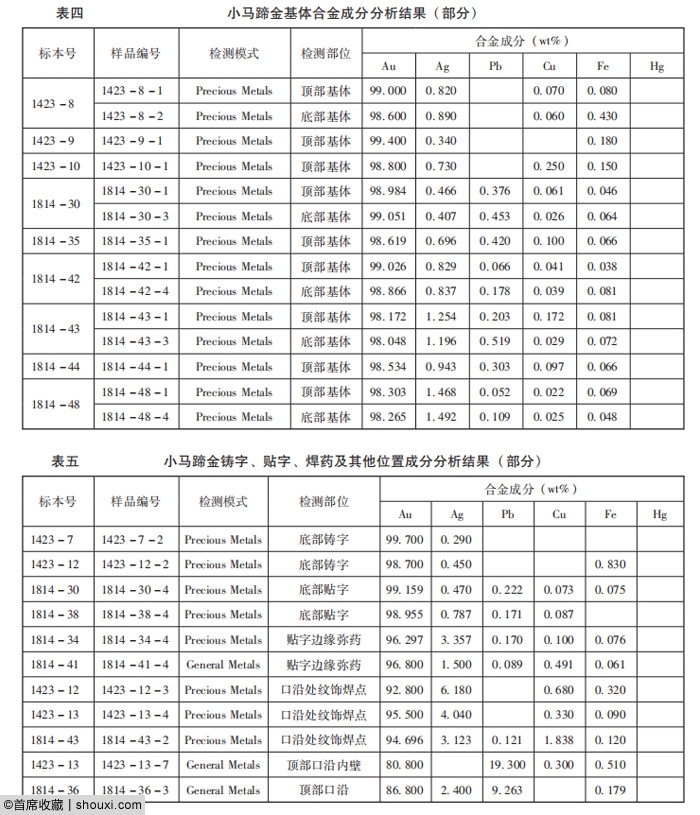

使用Niton Xl3t950型便携能谱对小马蹄金进行合金成分分析，根据检测对象不同，分别采用Precious Metals Mode及General Metals Mode，共测得数据180组，其中基体50组，底部铸字、贴字54组，顶部口沿处纹饰40组。分析结果显示，小马蹄金基体主要成分为Au，含量约为98.6%，除此之外还含有少量的Ag（0.93%）、Pb（0.66%）、Cu（0.18%）及Fe（0.14%），底部铸字及贴字的主要成分与基体基本相同（表四、五）。与大马蹄金类似，在贴字边缘及花丝装饰焊药弥出的位置检测出了较多的Ag，部分高达6.2%，推测也应使用了金银二元合金焊药。顶部口沿及内壁上亦检测到了含Pb的灰色附着物，部分高达19.3%，应是镶嵌物粉化脱落后的残留。

三、麟趾金

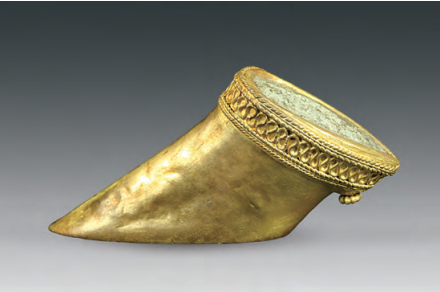

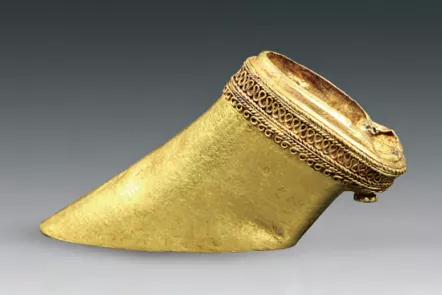

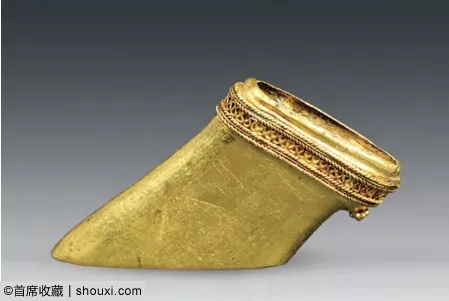

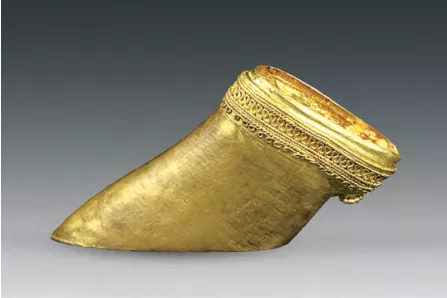

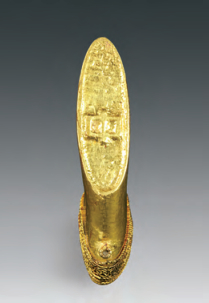

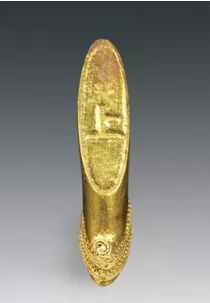

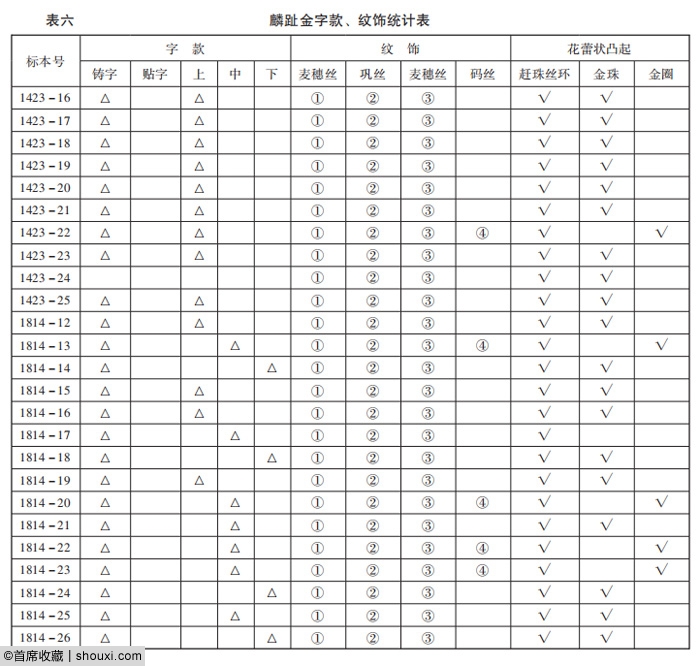

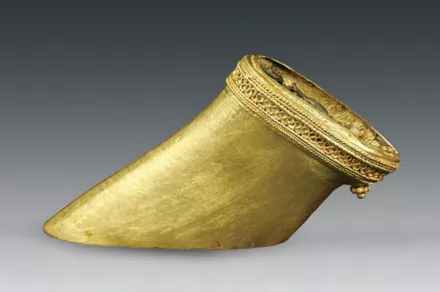

麟趾金，中空，斜壁，前壁高，后壁低，光面，底部呈椭圆形。顶部镶嵌琉璃或玉石，近口沿处有金丝掐成的纹饰，后壁靠近纹饰一端有金丝攒成的花蕾状凸起。麟趾金底部铸有“上”“中”或“下”字。本次分析检测麟趾金25枚（编号1423-16～1423-25、1814-12~1814-26）。根据字款不同，可分四类（表六）。

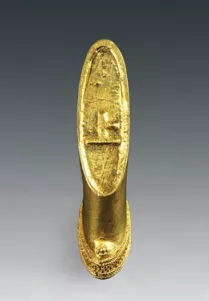

第一类13枚。铸“上”字。

标本1423-17，镶嵌物缺失。口沿处外围纹饰自上而下依次为麦穗丝、巩丝、麦穗丝，花蕾状凸起处组合为赶珠丝环、金珠。高17.17~35.44、内径长30.7、内径宽11.43、外径长34.91、外径宽16.35、底部长47.92、底部宽15.39、前壁长55.36、后壁长27.2、镶嵌物厚2.82~3.26毫米，重82.53克。

标本1423-22，镶嵌物缺失，侧壁稍有变形，可复原。口沿处外围纹饰自上而下依次为麦穗丝、巩丝、麦穗丝、码丝，花蕾状凸起处组合为赶珠丝环、金圈。高19.35-35.86、内径长30.86、内径宽12.27、外径长35.22、外径宽15.65、底部长47.59、底部宽15.28、前壁长55.87、后壁长28.85、镶嵌物厚2.22-3.35毫米，重81.585克。

第二类7枚。铸“中”字。

标本1814-17，完整，镶嵌物稍有粉化。口沿处外围纹饰自上而下依次为麦穗丝、巩丝、麦穗丝，花蕾状凸起处组合外为赶珠丝环，内部因脱落不辨。高20.24-36.69、内径长35.73、内径宽11.42、外径长35.12、外径宽16.15、底部长45.43、底部宽15.3毫米，重77.737克。

标本1814-22，镶嵌物缺失，顶部口沿及侧壁稍有变形，可复原。口沿处外围纹饰自上而下依次为麦穗丝、巩丝、麦穗丝、码丝，花蕾状凸起处组合为赶珠丝环、金圈。高19.82-35.61、内径长28.39、内径宽11.75、外径长34.32、外径宽16.75、底部长48.21、底部宽15.35、前壁长55.41、后壁长27.46、镶嵌物厚1.94-3.31毫米，重75.767克。

第三类4枚。铸“下”字。

标本1814-14，镶嵌物缺失。口沿处外围纹饰自上而下依次为麦穗丝、巩丝、麦穗丝，花蕾状凸起处组合为赶珠丝环、金珠。高19.86-36.07、内径长30.33、内径宽9.41、外径长36.96、外径宽13.46、底部长46.48、底部宽15.13、前壁长54.87、后壁长29.68、镶嵌物厚2.02-2.68毫米，重75.765克。

第四类1枚。无字。

标本1423-24，完整，镶嵌物稍有粉化，侧壁有变形，可复原。口沿处外围纹饰自上而下依次为麦穗丝、巩丝、麦穗丝，花蕾状凸起处组合为赶珠丝环、金珠。高15.58-34.46、内径长31.36、内径宽13.78、外径长37.62、外径宽20.11、底部长49.1、底部宽17.37、前壁长54.25、后壁长27.43毫米，重94.111克。

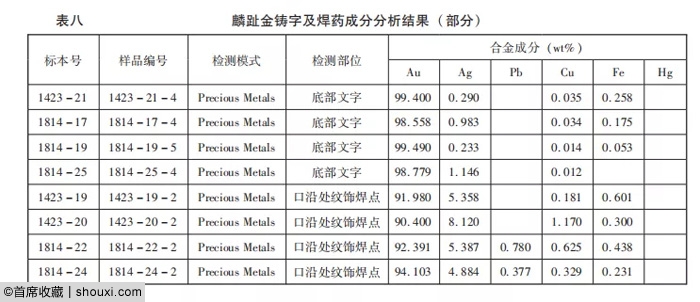

使用Niton Xl3t950型便携能谱对麟趾金进行合金成分分析，根据检测对象不同，分别采用Precious Metals Mode及General Metals Mode，共测得数据144组，其中基体53组、底部铸字21组、顶部口沿处纹饰31组。分析结果显示，麟趾金基体主要成分为Au，含量约为98.9%，此外还含有少量的Ag（0.8%）、Fe（0.12%）、Cu（0.09%）及Pb（0.04%），底部铸字的主要成分与基体基本相同（表七、八）。顶部花丝装饰处检测出较多的Ag，部分Ag含量高达&1%，也应使用了金银二元合金焊药。

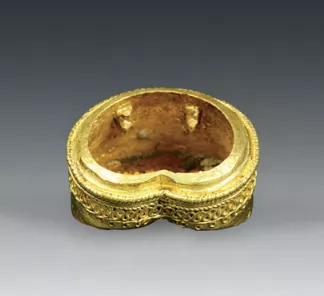

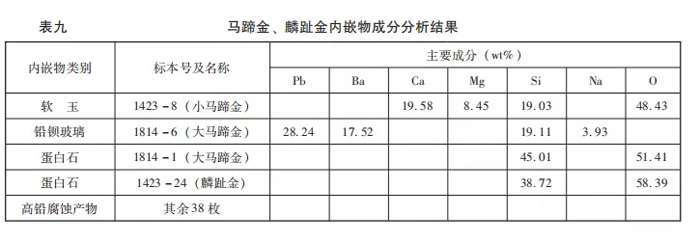

与此同时，本次还对马蹄金和麟趾金的内嵌物进行了分析检测。马蹄金、麟趾金以包镶方式镶嵌内嵌物，内壁有四枚对称的金质爪托增强内嵌物稳定性。经过长时间埋藏，内嵌物粉化、脱落严重，仅有42枚仍有残留，使用Hi-tachi-TM3030超景深背散射电子显微镜在低真空模式下采用BSE-EDS对其进行成分分析（表九），可知主要分为以下几类。

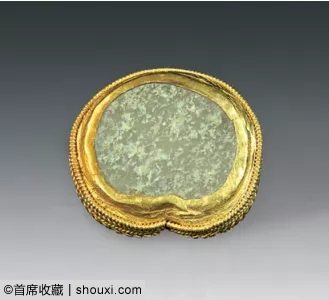

第一类为软玉，仅存1枚（1423-8，小马蹄金）。嵌物形态完整，无明显腐蚀，玉质温润，呈浅绿色，可见较多絮状物。

第二类为铅钡玻璃，仅存1枚（1814-6，大马蹄金）。内嵌物质地坚硬，碎裂为数块，表面有厚约0.3毫米的白色透明彩虹层，内部为无色透明玻璃质。

第三类为蛋白石，仅存2枚。标本1814-1，大马蹄金。内嵌物碎裂为无数1~10毫米的蓝色小块，质地透明坚硬，断口锐利呈贝壳状。

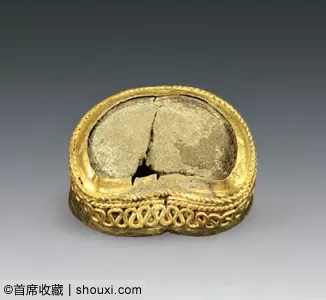

其余38枚内嵌物仅剩高铅腐蚀产物，机械强度几乎完全丧失，为浅灰色粉末，或与土壤混合而呈黄色，主要成分为碳酸铅和磷氯铅矿，部分表面有或致密或疏松的浅色壳层，Si含量较高。

四、金板

金板，平面呈长方形，表面较为粗糙，浇铸而成，边缘有浇口。本次分析检测金板20块（编号1831-1~1831-20）。标本1831-6，完整。长（带浇口）230.34、宽94.84、厚2.49毫米，重920.5克。

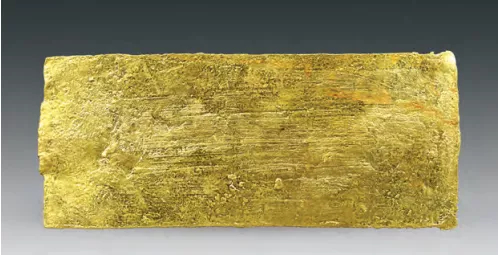

金板（1831-6）。

标本1831-11，完整。长（带浇口）182.32、宽95.59、厚2.57毫米，重815.4克。

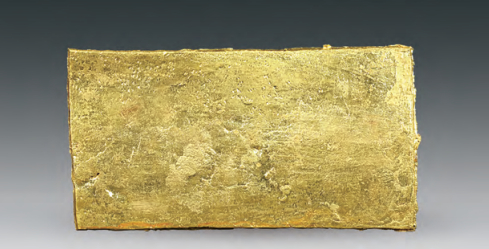

金板（1831-11）。

使用Niton Xl3t950型便携能谱对金板进行成分分析，根据检测对象不同，分别采用Precious Metals Mode及General Metals Mode，共测得数据66组，其中基体44组、浇口及补铸位置22组。分析结果显示，金板基体主要成分为Au，含量约为99.9%，此外还含有少量的Ag、Cu、Fe、Pb，含量均在0.1%以下。金板浇口及补铸位置合金成分与基体相同。

五、结语

江西南昌海昏侯刘贺墓出土金器数量巨大、工艺精美，超越了许多同时期的诸侯王墓，其背后所蕴藏的信息量巨大，本文仅可作抛砖引玉之用。海昏侯刘贺墓出土金器涉及的诸多问题，如金饼戳记、刻划痕的释义及用途，马蹄金、麟趾金铸或贴“上”“中”“下”的含义及其与纹饰、内嵌物、含金量的关系等，还有待后续研究来揭示。这批金器的出土，对研究西汉时期金器的生产方式、制作工艺、等级制度、随葬制度等均具有重要意义。

注：

[1] 本次测得数据均为基体平均成分，以下皆同。

[2] 表三纹饰处序号表示自上而下的排列顺序，无序号则 表示无相应纹饰。表六亦同。

声明：本文刊于《文物》杂志2020年第6期，执笔：刘晟宇、张烨亮、黄希。
