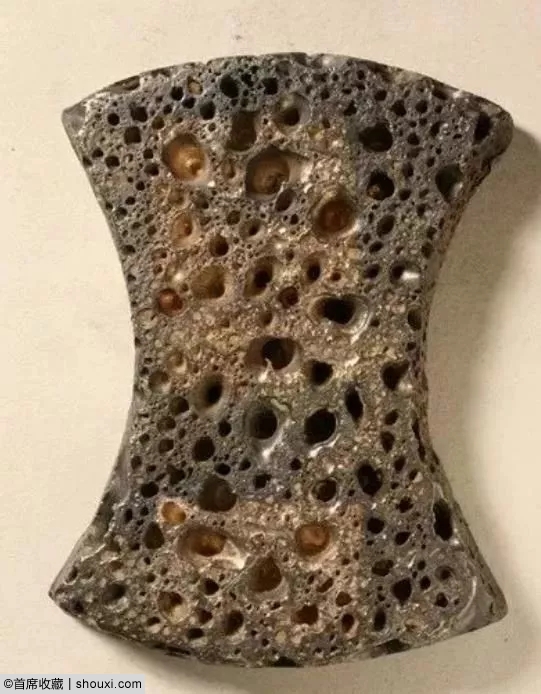

古代银锭的器型自明朝以降发生了显著变化。宋、元时期的银铤，主要是板形，底部有较大的蜂窝孔洞；而自明朝起，银锭的体积变大，高度增加，两端起翅，蜂窝孔洞却随之变小。这种器形与外观特征上的变化，可能与铸造所使用的铁范形状密切相关。

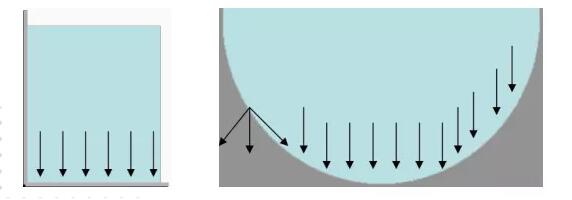

板形银铤的底与高垂直，对应铸造这类银铤的范腔，其范壁与范底呈直角。而元宝形银锭底部为弧形，对应范腔的范壁与范底呈连续的圆周弧面，如下示意图。

直角形范腔，其内部银液全部重量只能施加于底部，在浇铸过程中，在银液压力作用下，气体下沉到底部无处可逸，最终在底部形成大量气泡，由于底部与气泡上方温度梯度的存在而形成滴珠，因此，从理论上来说，较多的蜂窝孔洞出现在板形银铤底部。在弧形范腔内，银液重力并不全部作用在范腔内壁上，会沿着内壁切线向下、垂直于切线向范壁内部的两个方向分解，在这种情况下，由于范壁对垂直于切向的重力分量反作用力的原因，银液内部压力有所减轻，而由于范壁对银液重力切向分量的反作用力，银液会沿范壁不同方向移动。

这些因素，都有利于气体的逸出和气泡体积的减小。从理论上来说，弧形范腔所铸得的银锭，其蜂窝孔相对较少、较小。明、清时期的银锭，底部多为弧面，蜂窝孔变小是一个明显特征，而且有的银锭蜂窝孔很少，可能就是上述原因所至。

另外，银液厚度与蜂窝的形成有着密切的关系。在浇铸时，银液内部压强与液面高度成正比，相对于宋、元银锭，明、清银锭较厚，银液内部压强大，银液内析出的氧气难以聚集成较大气泡，因此，形成的蜂窝孔也较小。

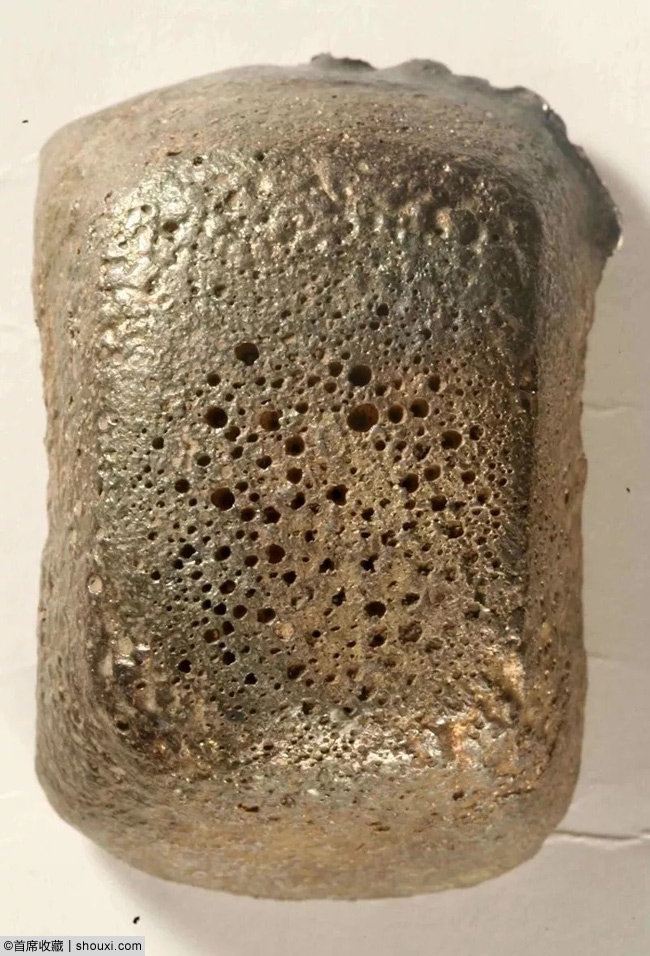

明、清银锭较前朝形制的变化，还有一个重要特征，即双翅。经过我们的实验分析和综合研究，双翅是在银液凝固前，来回倾倒铁范形成的。在倾倒过程中，银液来回流动，更有利于银液中气体的逸出，会减少蜂窝孔的形成。如下图，中国钱币博物馆藏明代方宝纹银，仅底部一侧区域出现蜂窝。这是因为，浇铸时铁范不是平放的，由于这一区域成为浇铸时的“底部”，于是会有较多蜂窝；而在起翅过程中，由于银液来回流动，大量气体逸出，在其他部位就没有蜂窝孔洞或仅现凹坑。

可见，范腔的形状以及采用的人工操作方式，都会对蜂窝的形成产生影响，这可能也就是银锭器型与外观特征变化的技术原因。

声明：本文作者黄维，“ 中国钱币博物馆”微信公众号授权转载。
